HV580 Serisi İndüksiyonlu Isıtma Sistemi
HV580 serisi, çeşitli metal sertleştirme, tavlama, lehimleme, sıcak sökme ve vida montajı, gemi plakalarının doğrultulması ve düzeltilmesi, demiryolu raylarının normalleştirilmesi, ön kaplamanın çıkarılması ve büyük boruların bükülmesi gibi işlemler için uygundur.
Ürün Özelliklerine Giriş
Sektör Lideri Geniş Endüktans Tasarımı
Elektromanyetik indüksiyonlu ısıtma sistemi, hassas lokal ısıtma için düşük indüktans değerlerinden geniş hacimli penetrasyon ısıtması için yüksek indüktans değerlerine kadar geniş bir aralıkta ayarlanabilir indüktans tasarımına (1 μH ila 600 μH) sahiptir. Bu uyarlanabilirlik, çeşitli endüstriyel senaryoları desteklerken, adaptif rezonans kontrol teknolojisi, değişken yük koşullarında (örneğin, metal malzeme veya boyut değişiklikleri) verimli enerji eşleşmesini sağlayarak sistem uyumluluğunu ve ısıtma verimliliğini önemli ölçüde artırır.Entegre İzolasyon Trafosu
Yüksek frekanslı girdap akımı kayıplarını en aza indirmek ve verimliliği artırmak için nanokristalin manyetik çekirdekler kullanan izolasyon transformatörü, yüksek frekanslı invertörlerin ürettiği gürültüyü etkili bir şekilde azaltarak elektrik şebekesindeki elektromanyetik girişimi hafifletir. Ayrıca, daha fazla güvenlik için çıkış portlarını şebekeden izole eder.
Proses Kalitesini Artırmak İçin Hassas Sıcaklık Kontrolü
±3°C (en fazla ±1°C) hassasiyetle yüksek doğrulukta sıcaklık kontrolü sağlar; yarı iletken üretimi ve hassas metal ısıl işlem gibi zorlu uygulamalar için idealdir. Temassız ısıtma, oksidasyonu ve deformasyonu önleyerek malzemenin kararlı özelliklerini sağlar.
Yüksek Kararlılık ve Kapsamlı Hata Mekanizmaları
400VAC üç fazlı modeller için ±%20 şebeke gerilimi dalgalanmalarına dayanabilen ve 24 saat kesintisiz tam yükte çalışabilen bir cihazdır. Aşırı gerilim, aşırı akım, faz kaybı ve aşırı sıcaklık koşullarına karşı sağlam koruma mekanizmalarına sahiptir.
Güvenlik ve Güvenilirlik için Endüstriyel Sınıf Koruyucu Tasarım
Bağımsız hava soğutmalı veya tamamen su soğutmalı bir yapıya sahip olan bu ürün, dayanıklılığı artırmak için üç katmanlı koruyucu kaplama ile işlenmiş PCB'lere sahiptir. Bu tasarım, açık deniz platformları gibi zorlu ortamlarda güvenilir performans sağlar.
Veri Depolama Yeteneği
Isıtma sıcaklık eğrileri gerçek zamanlı olarak görüntülenir ve sistem içinde saklanır; bu sayede canlı verilere veya ısıtma sonrası geçmiş verilere anında erişim sağlanır.indirmekUSB bellek aracılığıyla.
Çok Segmentli Proses Eğrileri Kontrol Modu
TSistem dört programlanabilir kontrol modu sunmaktadır:
Sabit Güç- Sabit çıkış stabilizasyonu
Güç-Zaman Profili Oluşturma- Özelleştirilebilir güç artışı
Sabit Sıcaklık* - Kapalı devre düzenleme
Sıcaklık-Zaman Profili Oluşturma* - Çok aşamalı termal döngüler
Bu çok modlu mimari, toplu malzeme ısıtmasından hassas ısıl işlem uygulamalarına kadar çeşitli proses gereksinimlerine hassas bir şekilde uyum sağlamayı garanti eder.
Uzaktan Kumanda (Özel)izablVe)
Sistem, uzaktan izleme ve kontrol işlemleri için WiFi/5G, RS485 (Modbus RTU) ve Ethernet TCP/IP (Modbus TCP) dahil olmak üzere endüstri standardı iletişim protokollerini entegre eder.
Çeşitli Güç Kontrol Modları
Sistem, analog sinyaller (0–10 V, 0–5 V, 4–20 mA) ve dijital kontrol arayüzleri aracılığıyla çıkış gücü düzenlemesini destekleyerek çok yönlü çalışma olanağı sağlar.
Teknik veri sayfası
| S/N | Model | Parametreler | Soğutma suyu basıncı/su akışı | Boyut | Dolap Ağırlığı | El tipi transformatör ağırlığı |
1 |
HV580-4T0030AA | Güç:30 kVA Giriş voltajı:3 Fazlı 380V(±%15) Frekans: 3-50K Maksimum Giriş Akımı: 46A | 4-7 bar， ≧15 L/DAK | G:300MM Yükseklik: 410 mm D:550MM | 26,5 kg | 4,5 kg |
2 | HV580-4T0050AA | Güç:50 KVA Giriş voltajı:3 Fazlı 380V(±%15) Frekans: 3-50K Maksimum Giriş Akımı: 75A |
4-7 bar， ≧25 L/DAK | G:300MM Yükseklik: 450 mm D:600MM | 32 KG | 5 KG |
3 | HV580-4T0080AA | Güç:80 kVA Giriş voltajı:3 Fazlı 380V(±%15) Frekans: 3-30K Maksimum Giriş Akımı: 120A | 4-7 bar， ≧35 L/DAK | G:650MM Yükseklik: 1500 mm D:420MM | 102 KG | 7 KG |
4 | HV580-4T0120AA | Güç:120KVA Giriş voltajı:3 Fazlı 380V(±%15) Frekans: 3-30K Maksimum Giriş Akımı: 190A | 4-7 bar， ≧35 L/DAK | G:650MM Yükseklik: 1500 mm D:420MM | 110 KG | 18 KG |
5 | HV580-4T0200AA | Güç:200 KVA Giriş voltajı:3 Fazlı 380V(±%15) Frekans: 3-15K Maksimum Giriş Akımı: 200A | 4-7 bar， ≧65 L/DAK | G:1075MM Yükseklik: 1780 mm D:500MM | 240 KG | 35 KG |
6 | HV580-4T0300AA | Güç:300 KVA Giriş voltajı: 3 Fazlı 380V(±%15) Frekans: 3-15K Maksimum Giriş Akımı: 450A | 4-7 bar， ≧95 L/DAK | G:1075MM Yükseklik: 1780 mm D:500MM | 270 KG | 50 KG |
7 | HV580-4T0500AA | Güç:500 KVA Giriş voltajı:3 Fazlı 380V(±%15) Frekans: 3-15K Maksimum Giriş Akımı: 750A | 4-7 bar， ≧130 L/DAK | G:1195MM Yükseklik: 1920 mm D:600MM | 365 KG | 75 KG |
Model uygulamaları:

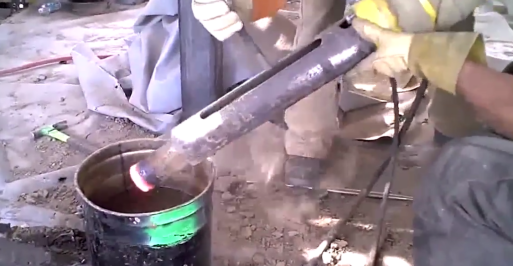

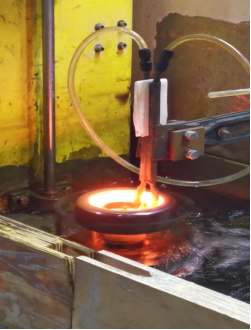

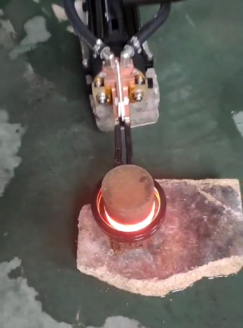

İndüksiyonla Sertleştirme uygulaması

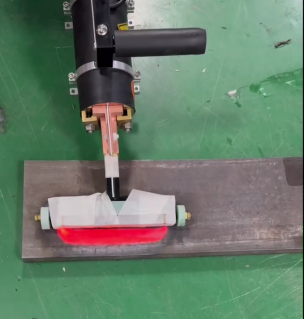

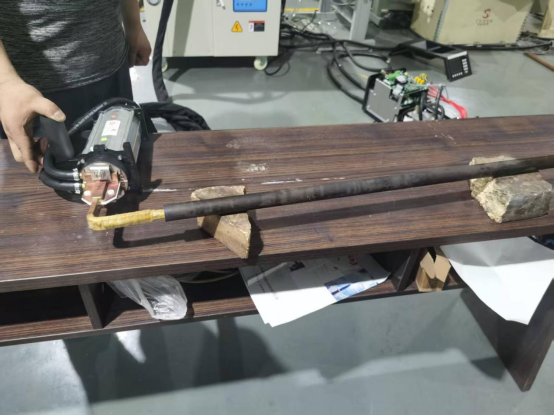

İndüksiyon lehimleme uygulaması

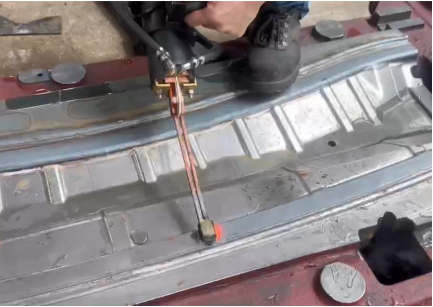

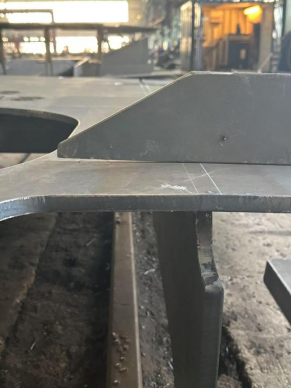

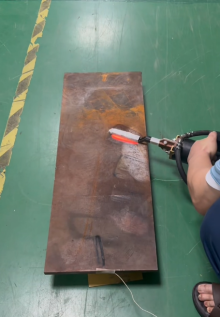

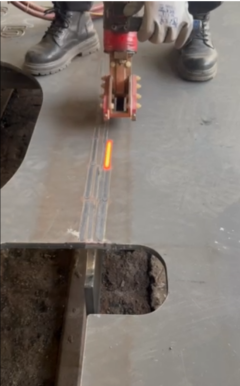

Gemi levhası düzeltme ve tesviye uygulaması
Kazan borusu sökme/takma uygulamaları

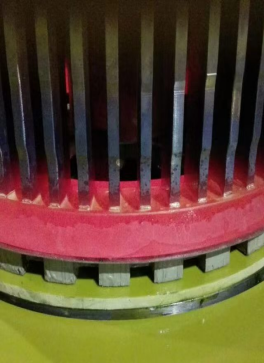

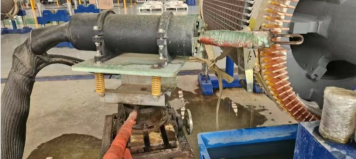

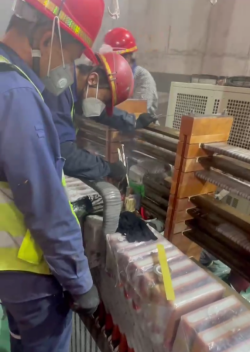

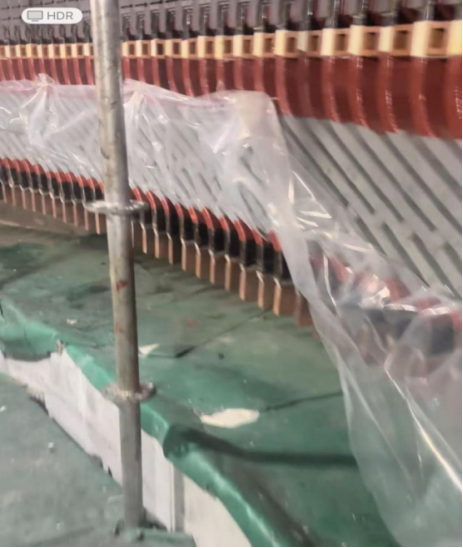

Hidrojeneratör Statorları/Rotorları için Bara Kaynağı

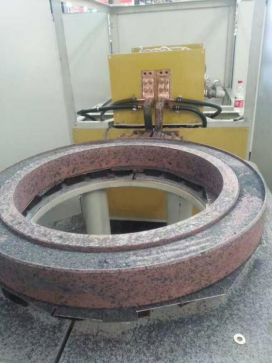

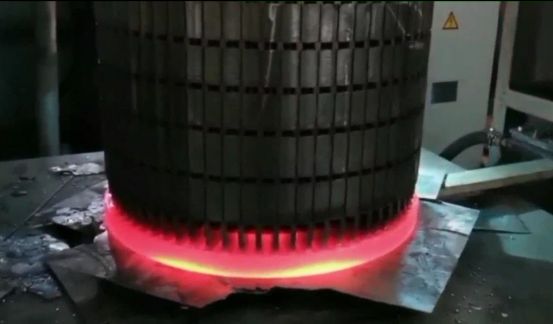

Kısa Devre Halka Kaynağı

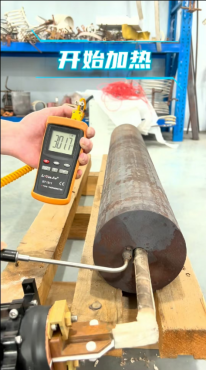

Cıvata termal sökme uygulaması

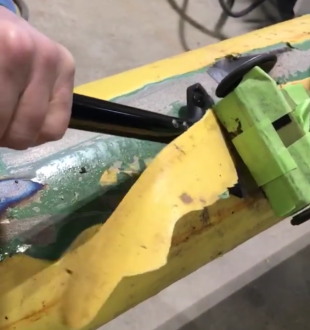

İndüksiyonlu boya sökme

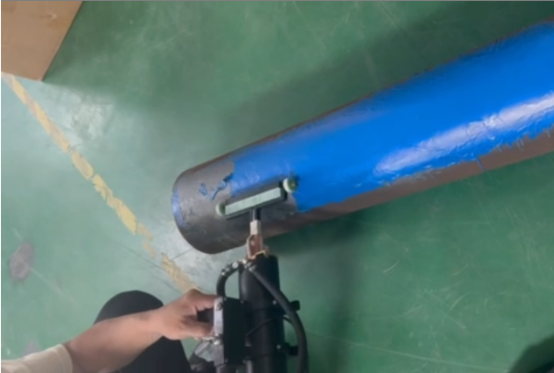

Lokalize tavlama uygulaması

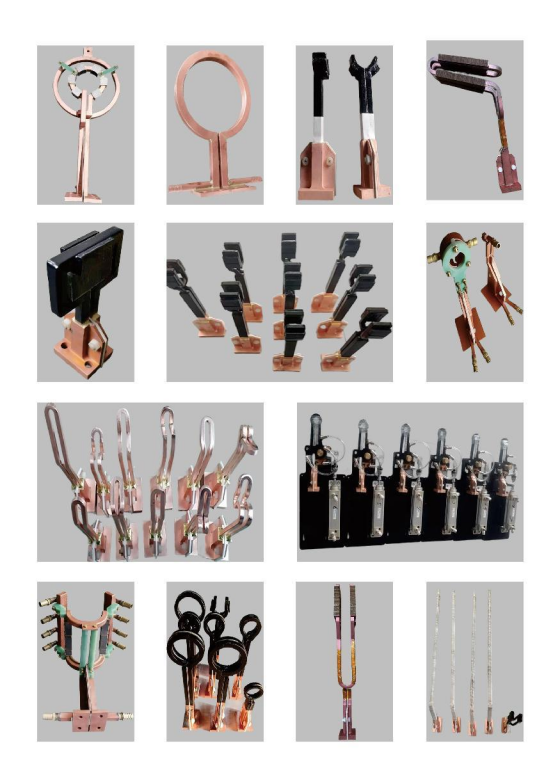

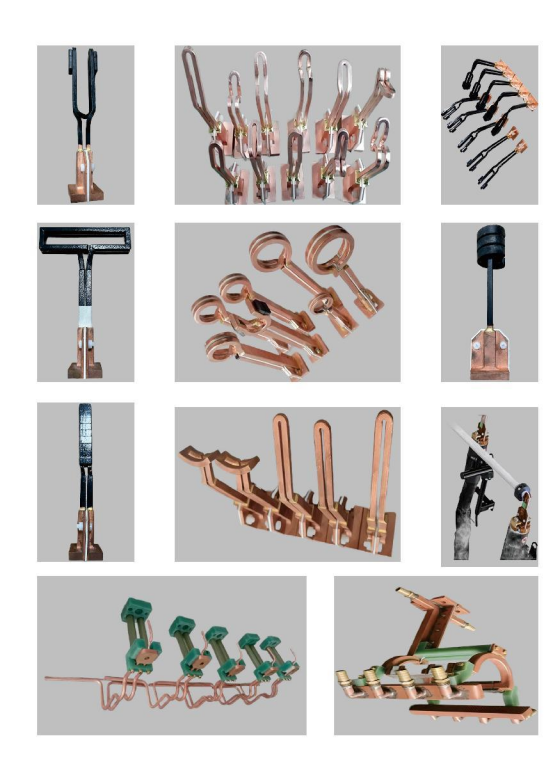

HV580 Serisi Özel İndüksiyon Bobinleri
Özel olarak tasarlanmış indüksiyon bobinlerimiz, verimliliği, kaliteyi, uzun ömrü ve maliyet etkinliğini artırırken, özel süreçlere de olanak sağlamaktadır.
Hassas Elektromanyetik Bağlantı:
Bobin geometrisi (şekil, sarım sayısı, adım aralığı), belirli iş parçaları (boyutlar, şekil, malzeme) için optimize edilerek optimum manyetik alan eşleşmesi sağlanır. Bu, benzersiz proses gereksinimlerini karşılar ve enerji transfer verimliliğini en üst düzeye çıkarır.
Geliştirilmiş Ürün Kalitesi:
Bobin ve iş parçası uyumsuzluğundan kaynaklanan düzensiz ısıtmayı ortadan kaldırarak, kusurlardan (örneğin çatlama, deformasyon, tutarsız sertlik) kaynaklanan hurda oranlarını azaltır.
Bobinlerin kullanım ömrünün ve güvenilirliğinin artırılması:
Verimli ve homojen soğutma kanalları, bobin yapısı ve güç yoğunluğuna göre tasarlanmıştır. Bu, kritik bölgelerin (örneğin, lehim bağlantıları, iş parçasına yakın bölgeler) yeterli soğutulmasını ve arızanın önlenmesini garanti eder.
Güvenlik ve Kullanılabilirlik:
Etkin koruma ve hedefli tasarım, çevredeki ekipman ve personel ile elektromanyetik girişimi (EMI) en aza indirir. Tasarımlarda kurulum, sökme ve soğutma sistemi bağlantılarının kolaylığına öncelik verilir.
HV580 Sistem Uygulama Örnekleri Bağlantı Şeması:

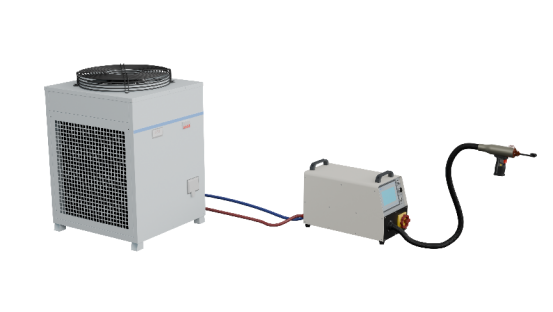

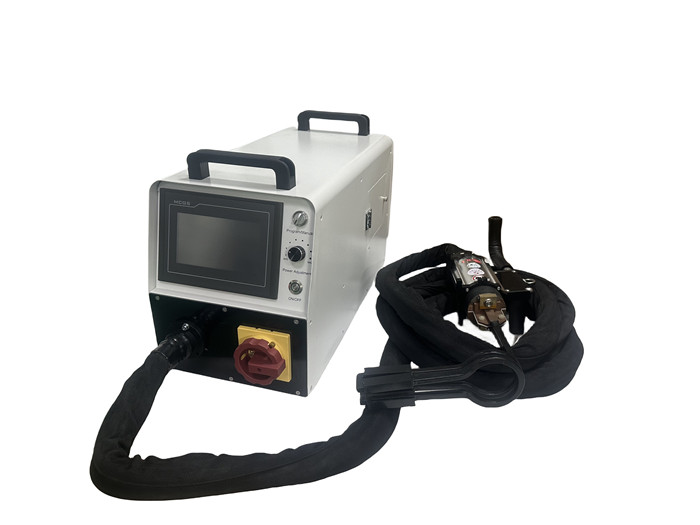

A: Taşınabilir indüksiyonlu ısıtma sistemi bağlantı şeması

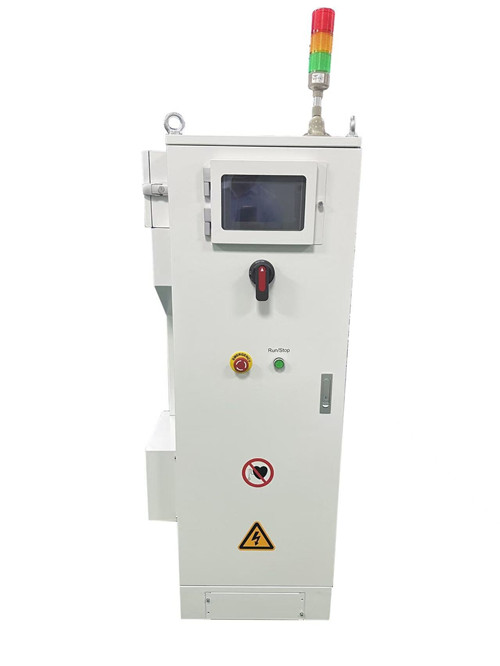

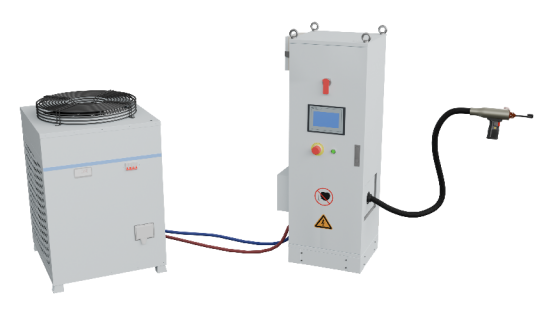

B: Dolap içi indüksiyonlu ısıtma sistemi bağlantı şeması

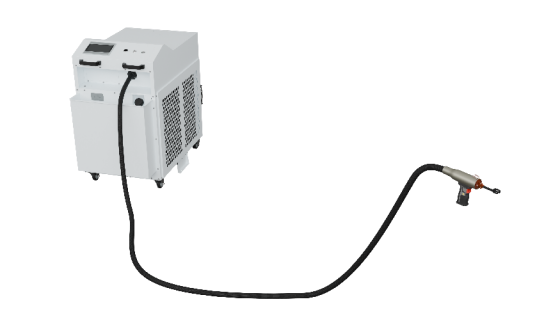

C: Hepsi bir arada indüksiyonlu ısıtma sistemi bağlantı şeması
